Оптимальная конфигурация памяти для Dell PowerEdge R760 с двумя процессорами Intel Xeon Gold 6548N

Безкоштовная Профессиональная консультация по серверному обладанию.

Тел: +38 (067) 819-38-38 / E-mail: server@systemsolutions.com.ua

Конфигуратор Сервера DELL PowerEdge R760

Основной целью оптимальной конфигурации является максимизация пропускной способности памяти за счет полного использования всех доступных каналов памяти на обоих процессорах сбалансированным и симметричным образом.

Краткое содержание: Наиболее эффективная конфигурация — установка 16 идентичных модулей DDR5 RDIMM , при этом 8 модулей заполняют основной слот каждого из 8 каналов памяти для каждого процессора.

Часть 1: Оптимальная физическая конфигурация

Технические характеристики оборудования

·        Dell PowerEdge R760: имеет 32 слота DDR5 DIMM (16 на процессор).

·        Intel Xeon Gold 6548N: каждый процессор имеет 8 каналов памяти и поддерживает максимальную скорость памяти 5200 МТ/с .

·        Компоновка материнской платы: каждый из 8 каналов памяти на процессор соответствует двум физическим слотам DIMM. Первый слот каждого канала имеет белый фиксатор , а второй — чёрный фиксатор .

Принцип оптимизации: 1 модуль DIMM на канал (1DPC)

Для достижения максимальной производительности необходимо запустить память в «режиме оптимизатора» (режиме независимых каналов). Это достигается следующими способами:

1.     Активация всех каналов памяти: необходимо установить модуль DIMM в каждый канал.

2.     Использование одного модуля DIMM на канал (1DPC): такая конфигурация позволяет памяти работать на максимально возможной скорости. Заполнение второго слота канала (2DPC) приведёт к снижению скорости памяти всей системы с 5200 МТ/с до 4400 МТ/с .

3.     Соблюдение баланса: оба процессора должны иметь одинаковую конфигурацию памяти с точки зрения емкости, количества модулей и размещения.

Рекомендуемая конфигурация: 16 модулей DIMM

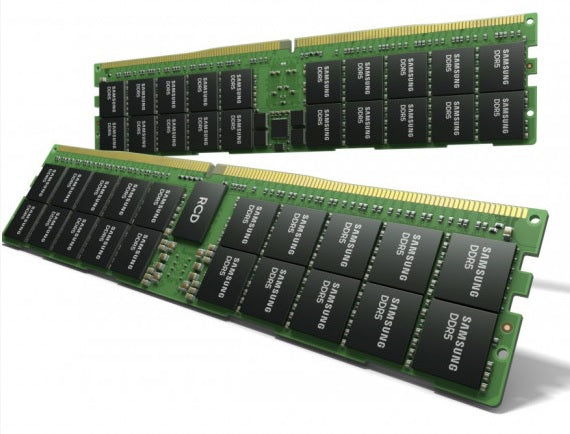

Идеальная конфигурация подразумевает установку 16 идентичных модулей DDR5 ECC RDIMM .

·        Размещение ЦП 1: Установите 8 модулей DIMM в слоты A1, A2, A3, A4, A5, A6, A7, A8 . (Это слоты с белыми выталкивателями).

·        Размещение ЦП 2: Установите 8 модулей DIMM в слоты B1, B2, B3, B4, B5, B6, B7, B8 . (Это также слоты с белыми выталкивателями).

Это заполняет все 16 каналов памяти на обоих ЦП (по 8 на ЦП) в конфигурации 1DPC, гарантируя работу системы на максимальной скорости 5200 МТ/с, поддерживаемой процессорами.

Часть 2: Влияние на производительность в виртуальных средах

Конфигурация памяти — это не просто аппаратная деталь; она оказывает глубокое и непосредственное влияние на производительность, стабильность и масштабируемость хоста виртуализации. Intel Xeon Gold 6548N — это процессор с большим количеством ядер (32), что делает оптимальную пропускную способность памяти ещё более важной.

Вот как рекомендуемая конфигурация 16 DIMM обеспечивает преимущества вашей виртуальной среде (например, VMware ESXi, Microsoft Hyper-V):

1. Максимальная пропускная способность памяти

·        Что это: Используя все 8 каналов, вы создаете максимально широкую «магистраль» для передачи данных между ЦП и ОЗУ.

·        Влияние на виртуальные машины: ЦП с большим количеством ядер может обрабатывать множество задач из нескольких виртуальных машин одновременно. ⁷ Без достаточной пропускной способности памяти ядрам ЦП часто приходилось бы ожидать данные, создавая узкое место. Такая конфигурация обеспечивает адекватную «загрузку» данными 32 ядер каждого ЦП, позволяя большему количеству виртуальных машин работать бесперебойно и сокращая время ожидания ЦП, что напрямую влияет на повышение производительности приложений внутри виртуальных машин.

2. Оптимальная производительность NUMA (неравномерный доступ к памяти)

·        Что это: В двухпроцессорной системе ЦП может получать доступ к своей «локальной» памяти (модулям DIMM, подключенным к его разъему) гораздо быстрее, чем к «удалённой» памяти, подключенной к другому ЦП. ⁸ Это основной принцип NUMA.

·        Влияние на виртуальные машины: Сбалансированная конфигурация памяти необходима для корректной работы архитектуры NUMA. Гипервизор поддерживает NUMA и попытается разместить виртуальный процессор виртуальной машины и выделенную ему память на одном физическом сокете процессора («узле NUMA»).

о   Благодаря сбалансированной конфигурации: гипервизор может легко удерживать виртуальные машины в пределах их локальных узлов NUMA. Это обеспечивает быстрый доступ к памяти с низкой задержкой и предсказуемую производительность.

о   При несбалансированной конфигурации: гипервизор может быть вынужден разместить память виртуальной машины на удалённом узле. Это приводит к высокозадерживаемому доступу к памяти через сокеты, что может серьёзно снизить производительность этой виртуальной машины и других машин на хосте.

3. Уменьшение нагрузки на память

·        Что это: Когда десятки виртуальных машин одновременно пытаются получить доступ к оперативной памяти, они конкурируют за пропускную способность каналов памяти.

·        Влияние на виртуальные машины: Распределение памяти по всем 16 доступным каналам (по 8 на процессор) радикально снижает конкуренцию. Вместо того, чтобы запросы стояли в очереди на нескольких занятых каналах, нагрузка распределяется равномерно. Это приводит к снижению и повышению стабильности задержки памяти для всех запущенных виртуальных машин, что особенно важно для приложений, чувствительных к задержкам, таких как базы данных, VDI или обработка транзакций в реальном времени.

Резюме рекомендаций

·        Для максимальной производительности: используйте 16 идентичных модулей памяти DDR5 ECC RDIMM , заполнив слоты A1–A8 и B1–B8 . Это обеспечит скорость памяти 5200 МТ/с .

·        Для максимальной ёмкости (на пониженной скорости): если вам абсолютно необходимо больше оперативной памяти, чем могут обеспечить 16 модулей, вы можете заполнить оставшиеся слоты (с чёрными фиксаторами). Имейте в виду, что установка любого модуля во второй слот на канал приведёт к снижению скорости памяти всей системы до 4400 МТ/с .

·        Всегда используйте идентичные модули: убедитесь, что все модули DIMM имеют одинаковую емкость, скорость и ранг для стабильности системы.

·        Проверьте настройки BIOS: убедитесь, что память работает в режиме оптимизатора в системном BIOS.

Следуя этой оптимальной конфигурации, вы создадите высокопроизводительную и стабильную основу для своей виртуальной среды, в полной мере используя мощь ваших двух процессоров Xeon Gold.
