Dell PowerEdge R760 — это стоечный сервер форм-фактора 2U, поддерживающий два процессора Intel Xeon четвёртого поколения и до 24 дисков NVMe, включая базы с поддержкой новых твердотельных накопителей EDSFF E3.S. Кстати, твердотельные накопители E3.S — единственный форм-фактор накопителей Gen5, поддерживаемый этой базой; отсеки U.2 поддерживают только Gen4. Поддержка новых накопителей делает настройку дисковой подсистемы ещё более важной при настройке PowerEdge для конкретных сценариев использования.

Технические характеристики Dell PowerEdge R760

PowerEdge R760 — это, по сути, версия 2U сервера PowerEdge R660 1U, который мы уже рассматривали. Оба сервера поддерживают два процессора Intel Xeon «Sapphire Rapids» четвёртого поколения с максимальной конфигурацией до 56 ядер/128 потоков на процессор и до 8 ТБ оперативной памяти в 32 слотах DIMM. Эти серверы предназначены для смешанных рабочих нагрузок, баз данных и VDI.

Что касается хранилища, то благодаря удвоенной высоте R760 вместительнее R660; он поддерживает следующие конфигурации (до 24 накопителей NVMe):

12 x 3,5 дюйма

8 x 2,5 дюйма

16 x 2,5 дюйма

24 x 2,5 дюйма

2 x 2,5 дюйма или 4 x 2,5 дюйма (сзади)

Сервер R660 высотой 1U поддерживает до 10 2,5-дюймовых дисков, а также два 2,5-дюймовых диска сзади. Мы подробно рассмотрели объединительную плату E3.S в R660. Диски E3.S скоро появятся и в PowerEdge R760.

Отмечу, что R760 можно настроить с прямым доступом к хранилищу, как в рассматриваемой модели, или с новой RAID-картой Dell PERC 12 с поддержкой NVMe HWRAID (до 16 HWRAID + 8 прямых подключений NVMe). Как уже отмечалось, при настройке новых массовых серверов Dell PowerEdge приходится принимать множество решений, касающихся дисковой подсистемы.

R760 также поддерживает больше слотов PCIe, чем PowerEdge R660: четыре слота Gen5 и восемь слотов Gen4 против двух слотов Gen5 и трёх слотов Gen4 у R660. R760 поддерживает два графических процессора (до 350 Вт); R660 ограничен двумя одинарными видеокартами мощностью до 75 Вт.

Dell не предлагает точных аналогов R760 и R660 на процессорах AMD EPYC; наиболее близкими к ним серверами являются 2U PowerEdge R7625 и 1U PowerEdge R6625.

Проектирование и конструкция Dell PowerEdge R760

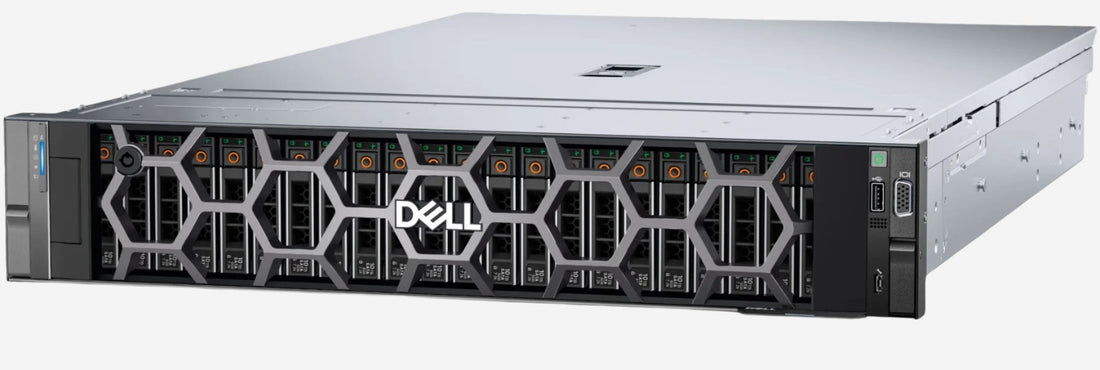

PowerEdge R760 — это стоечный сервер форм-фактора 2U высотой 86,8 мм и шириной 482 мм. Его глубина может составлять 772,13 мм с лицевой панелью или, как показано ниже, 758,29 мм без лицевой панели. 24 отсека для 2,5-дюймовых дисков занимают всю переднюю панель.

Диски легко извлекаются нажатием на фиксирующие кнопки и высвобождаются из держателей. Каждый диск оснащён светодиодными индикаторами состояния и активности. Язычок в правом нижнем углу с названием — это сервисная этикетка, которая выдвигается для лёгкой идентификации сервера.

На задней панели расположены порты Ethernet для удалённого управления iDRAC, USB 2.0, USB 3.0 и VGA. Дополнительный последовательный порт на нашем сервере отсутствует.

Наш R760 также оснащён загрузочными дисками NVMe BOSS на задней панели. Они поддерживают «горячий» доступ (как показано на рисунке ниже) и оснащены встроенным RAID-контроллером.

Перейдём к внутренней части. Воздуховоды охлаждения и райзеры (удлинители для PCIe-разъёмов) практически полностью покрывают печатную плату. Подача воздуха осуществляется шестью вентиляторами диаметром 4 см.

Другой ракурс: воздуховоды сняты, но стояки все еще на месте.

Два процессора Xeon оснащены массивными радиаторами со специальными удлинителями, которые плотно прилегают к вентиляторам. Каждый процессор занимает более 16 слотов DIMM. В полной комплектации этот сервер поддерживает до 8 ТБ оперативной памяти. Dell PowerEdge R760 поддерживает до восьми слотов PCIe. Другой ракурс: воздуховоды сняты, но рейлинги остались на месте.

Сервер Dell PowerEdge R760 оснащён двумя слотами для блоков питания с возможностью горячей замены (при наличии достаточного количества энергии обеспечивается резервирование). Мощность варьируется от 700 до 2800 Вт, а также он сертифицирован по стандартам 80 Plus Platinum или Titanium.

Представленный в обзоре сервер оснащён воздушным охлаждением. Однако некоторые конфигурации сервера R760 могут использовать прямое жидкостное охлаждение. Некоторые процессоры, например, Intel 8470Q, доступны только с прямым жидкостным охлаждением. У Dell есть ряд сертифицированных партнёров, которые предлагают различные варианты жидкостного охлаждения, если это необходимо для вашей среды.

Удаленное управление Dell PowerEdge R760

PowerEdge R760 оснащен контроллером удаленного управления Dell iDRAC.

На главной панели отображается общее состояние системы, последние журналы и сводка задач.

Раздел «Система» содержит множество категорий, каждая из которых имеет индикатор состояния. Раздел «Питание» отображает состояние каждого источника питания и историю энергопотребления.

Далее следует раздел «Память», в котором отображается состояние каждого слота и указывается тип установленной памяти.

Здесь находится раздел технического обслуживания; в журнале жизненного цикла «Журнал жизненного цикла» приведены основные события.

Раздел «SupportAssist» в разделе «Обслуживание» позволяет отслеживать запросы на обслуживание. Очень классная функция.

Последний раздел — «Хранилище», в котором отображаются сведения о конфигурации и общая сводка, как показано ниже.

Производительность Dell PowerEdge R760

Наш обзорный сервер Dell PowerEdge R760 имеет следующую конфигурацию:

Два процессора Intel Xeon Gold 6430 (32 ядра/64 потока каждый, базовая частота 1,9 ГГц, Turbo 3,4 ГГц, кэш 60 МБ, TDP 270 Вт)

1 ТБ памяти DDR5

Microsoft Windows Server 2019

Педаль газа для видеокарт NVIDIA A2 или T4 (для тестов GPU)

Как и большинство стоечных серверов 2U с двумя процессорами, PowerEdge R760 предлагает практически бесконечное количество опций (см. веб-сайт Dell). Как уже упоминалось, в этом обзоре мы сосредоточимся на производительности центрального и графического процессоров, поскольку производительности систем хранения мы посвящаем отдельный обзор.

Наша конфигурация не максимальная для этой платформы: она может быть оснащена двумя 56-ядерными процессорами и 8 ТБ оперативной памяти. Всего доступны десятки вариантов процессоров: доступны процессоры Xeon Silver, Gold, Platinum и Max.

Чтобы продемонстрировать универсальность конфигураций, доступных в линейках PowerEdge R660 и R760, мы сравним их.

R660 имел следующую конфигурацию:

2 процессора Intel Xeon Platinum 8452Y

512 ГБ DDR5

Xeon Platinum 8452Y — 36-ядерный процессор, но с более низкими базовой и турбочастотами (2,0 ГГц и 3,2 ГГц). По производительности он не должен сильно отличаться от Xeon Gold 6430 в нашем PowerEdge R760, но могут быть и другие причины для перехода на чипы Platinum. (Рекомендуемая цена Platinum 8452Y почти вдвое выше, чем Gold 6430).

HWBOT x265
Тест HWBOT x265 с сайта hwbot.org измеряет производительность системы при рендеринге видео 1080P или 4K с использованием кодека x265/HEVC. Он разработан с учётом современных наборов инструкций и оптимизирован для многопоточности в конкурентных тестах. Разница между двумя серверами при прямом сравнении незначительна.

Y-кранчер
y-cruncher — это многопоточная масштабируемая программа, способная вычислять число Пи и другие математические константы с точностью до триллионов знаков после запятой. С момента своего запуска в 2009 году она стала популярным инструментом для тестирования производительности и стресс-тестирования среди энтузиастов и любителей оборудования. Здесь мы снова видим небольшое преимущество процессоров Xeon Gold в PowerEdge R760.

Процессор Geekbench 6
Geekbench — кроссплатформенный бенчмарк. Мы используем тест производительности процессора с различными рабочими нагрузками для имитации реальных задач и приложений. У нас есть результаты только для PowerEdge R760.

Блендер
Бенчмарк Blender измеряет производительность центрального или графического процессора при 3D-рендеринге, визуализируя 3D-сцену в программе Blender. Результат можно использовать для сравнения производительности различных систем и компонентов. Производительность указывается в количестве выборок в минуту.

Мы также провели тестирование после установки графического процессора NVIDIA A2 в PowerEdge R760. Однако у нас нет данных по PowerEdge R660.

Вывод ИИ UL Procyon (ЦП)
Пакет бенчмарков UL Procyon AI Inference тестирует производительность различных систем искусственного интеллекта, использующих современные нейронные сети. Тесты выполняются только на центральном процессоре. Ниже приведено среднее время выполнения вычислений; общий результат представлен в последней строке. Мы проводили этот тест только на PowerEdge R760.

V-Ray
V-Ray — это бенчмарк для рендеринга изображений. Мы запускаем его на центральном процессоре, а также после установки видеокарты NVIDIA T4.

Заключение

Линейка Dell PowerEdge R отличается высокой универсальностью и предлагает конфигурации для смешанных рабочих нагрузок, VDI, баз данных и общего назначения. Мы уже положительно оценили PowerEdge R660 в форм-факторе 1U, поэтому возлагали столь же высокие ожидания на PowerEdge R760 в форм-факторе 2U, и они оправдались.

Увеличенная высота (+1U) даёт PowerEdge R760 больше возможностей расширения и хранения данных, чем R660, что вполне логично. В остальном оба сервера оснащены одинаковыми процессорами и памятью. Процессоры Intel Xeon четвёртого поколения обеспечивают до 56 ядер на сокет, что позволяет PowerEdge R760 поддерживать до 112 ядер и 224 потоков, а также до 8 ТБ оперативной памяти. А если вас беспокоит перегрев системы (или вы уже приобрели систему жидкостного охлаждения), R760 поддерживает прямое жидкостное охлаждение (DLC) в некоторых конфигурациях.

Увеличенная высота позволяет установить в R760 графические процессоры двойной ширины (хотя существует также модель Dell PowerEdge R760xa с очень высокой плотностью компонентов, включая графику), поэтому этот сервер действительно можно настроить практически под любую нагрузку. Что касается системы хранения данных, нам нравится возможность установки в этот сервер платы расширения E3.S для установки твердотельных накопителей Gen5.

Нам по-прежнему нравится ремонтопригодность серверов Dell и интуитивно понятное удаленное управление iDRAC, в котором даже имеется встроенная функция отслеживания запросов на обслуживание.
